開発サポート

私たちにできること

形状加工＋熱拡散接合で
世界中の産業に新たな価値を

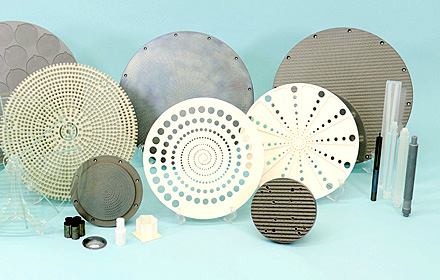

一般的に加工が難しいとされるセラミックスや高融点金属、石英ガラス。それらを用いた特注機械部品の供給を通じて、貴社の新製品開発・立ち上げ、従来部品の長寿命化や生産性向上、歩留まり改善などを目的とした製品リニューアルに貢献します。トップ精工と、これまでになかったイノベーションを起こしてみませんか。

  • TECHNICAL

    技術力

    切削と熱拡散接合の両方に精通

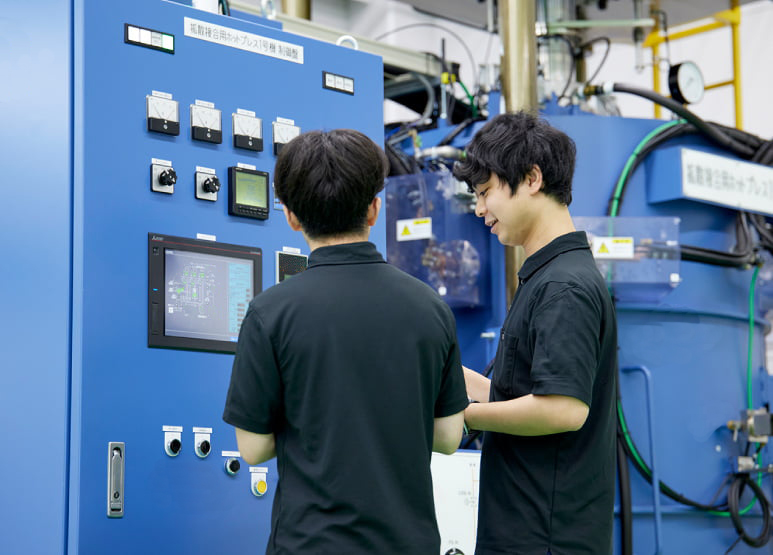

    トップ精工は、難切削材の精密加工からスタートし、半導体・航空宇宙・エネルギーなど幅広い分野のお客様の課題解決にお応えする中で、熱拡散接合へと技術の幅を広げました。そのため、切削と熱拡散接合のどちらにも精通。案件によってはそれぞれの長所を組み合わせるなど、目的の形状・機能に合わせた加工が可能です。

  • DEVELOPMENT

    開発力

    素材選定からワンストップ対応

    アルミナ、ジルコニア、モリブデン、タングステン、タンタル、石英ガラスをはじめ、多種多様な素材を在庫として保有。耐熱性、絶縁性、耐摩耗性など、お客様の使用条件に適した素材の提案から開発試作、量産化までワンストップで対応いたします。当社に素材の在庫がある場合は最短4週間での納品が可能です。

  • QUALITY CONTROL

    品質管理力

    厳格でクリーンな品質管理体制

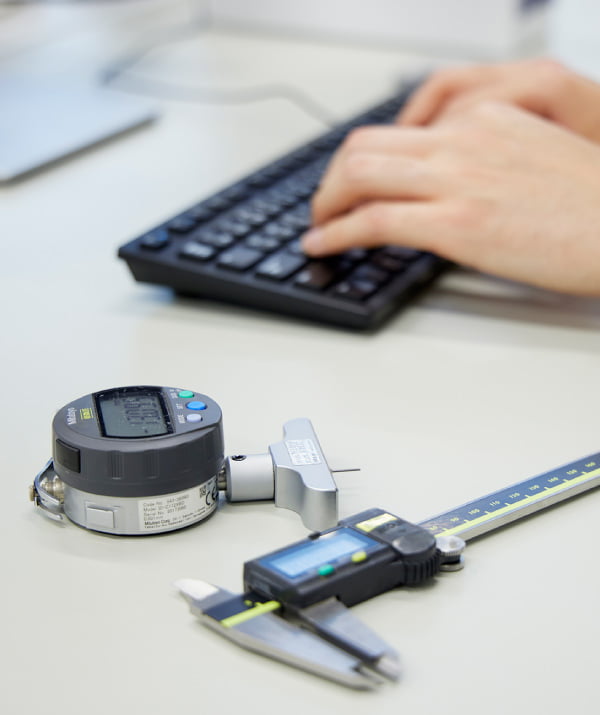

    世界の半導体製造装置メーカートップ5社をはじめ、大手メーカー様との取引によって培われたハイレベルな品質管理体制も当社の強み。三次元測定機やCNC画像測定器、平面度測定器といった最新検査機器を取り揃えるとともに、ISO9001を取得し、納入業界に応じた厳格かつクリーンな品質管理運用を実施しています。

素材選定のご提案

保有在庫素材について

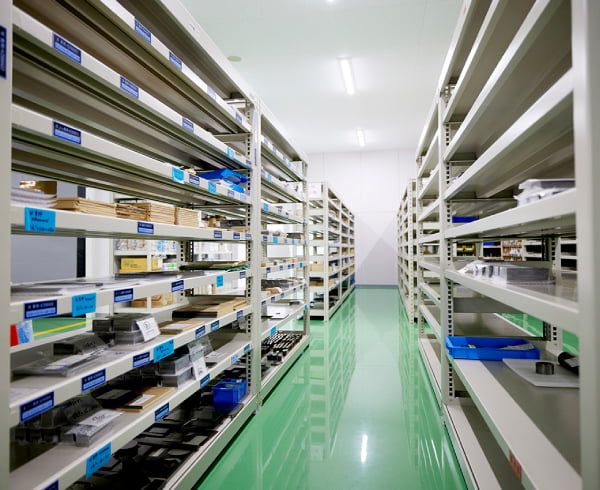

トップ精工ではセラミックス・高融点金属の機械部品メーカーとしては稀な、多種類の素材在庫を持つことで特注製品の短納期を実現しています。以下は当社が常時在庫を保有している素材です。在庫がない素材についても国内・海外メーカーから調達ができますので、ご相談ください。

【在庫保有素材】アルミナ（Al2O3）、窒化アルミニウム（AlN）、ジルコニア（ZrO2）、炭化ケイ素（SiC）、各種マシナブルセラミックス、石英ガラス・耐熱ガラス、シリコン（Si）、サファイア（Al2O3）、複合素材（MMC・CMC）、モリブデン（Mo）、タングステン（W）、タンタル（Ta）、チタン(Ti)、ニッケル(Ni)、ニオブ(Nb)

対応業界例


  • 半導体

  • 航空・宇宙

  • エネルギー

  • 分析・検査・測定器

  • 自動車・モビリティ

  • 電子部品

  • 医療

保有設備

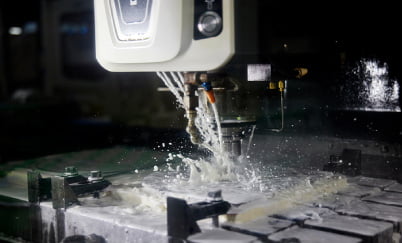

最新鋭の加工設備、検査機器と、独自に培った技術を融合させることで、 複雑形状やミクロンレベル精度など難易度の高い加工ニーズにも的確にお応えしています。

マシニングセンタ

設備 メーカー 機種 数 ストローク（X.Y.Z） 仕様
5軸マシニングセンタ 牧野フライス製作所 D300 2 300×500×350 センタースルー仕様
DMG森精機 NMV5000DCG 11 730×510×510
ZV400 2 600×425×450
高速回転
3軸マシニングセンタ		 牧野フライス製作所 IQ300 1 400×350×200 リニア駆動
IQ500 1 500×450×300 リニア駆動
ソディック HS650L 1 625×500×300 リニア駆動
3軸マシニングセンタ 牧野フライス製作所 V56i 3 900×550×450 センタースルー仕様
一部パレットチェンジャー付き
V55 1 900×500×450
V33 1 600×400×350

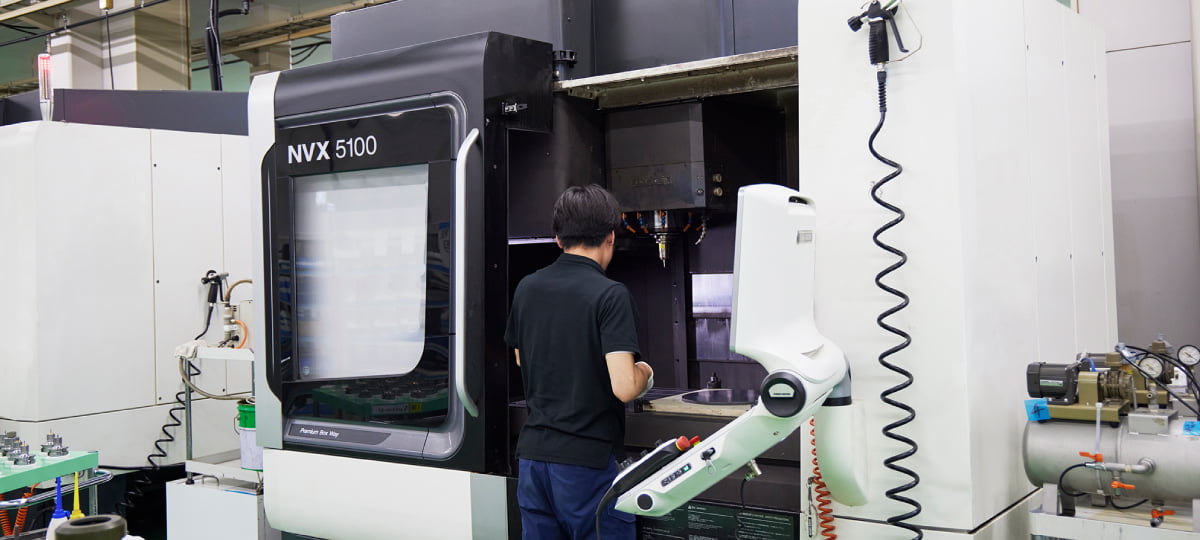

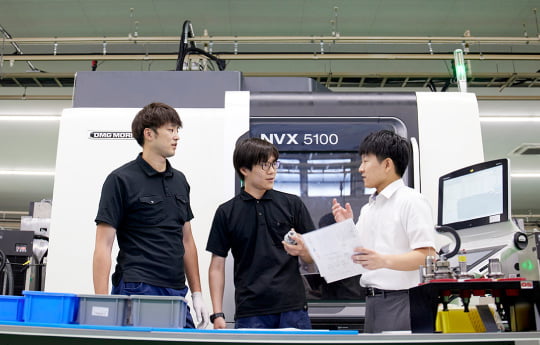

DMG森精機 NVX5100 32 1050×530×5100
NVX5080 1 800×530×510
NV5000 8 800×510×510
NV7000 2 1540×760×660

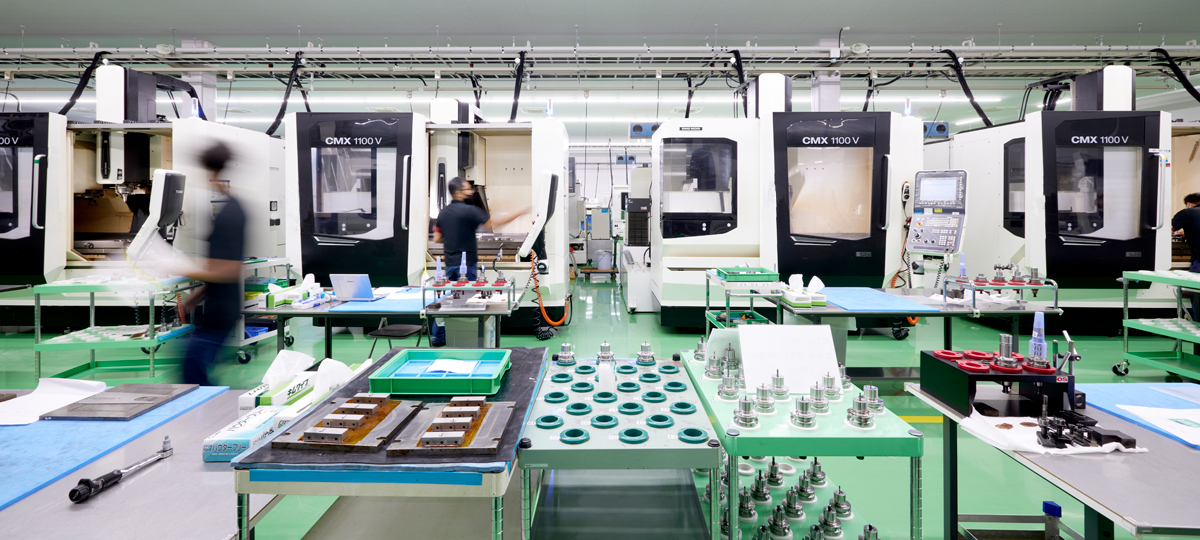

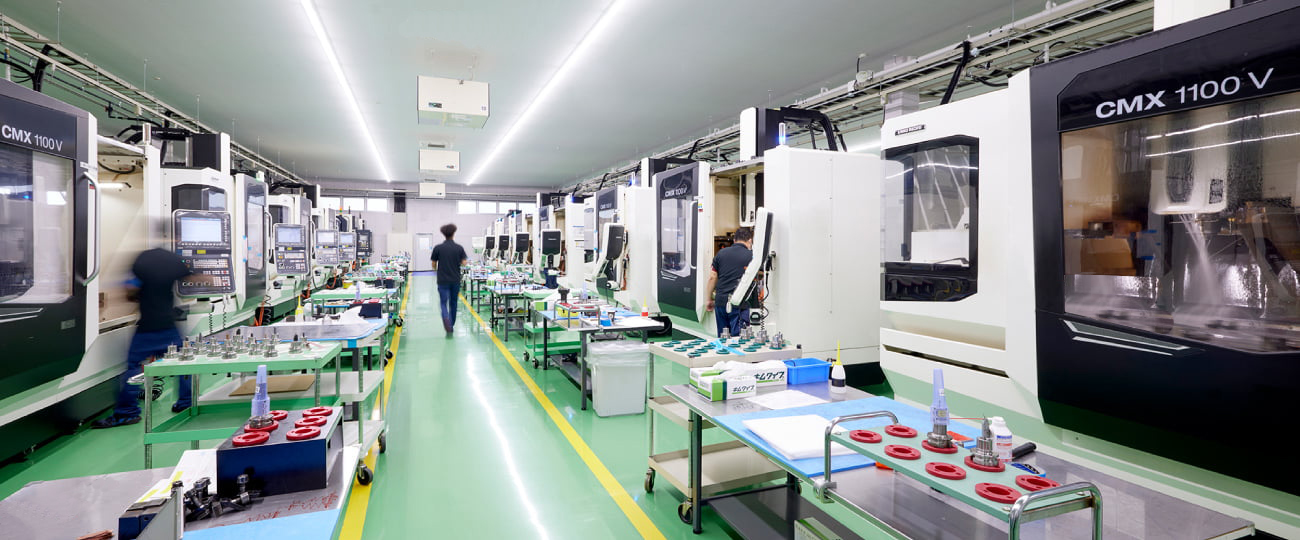

CMX1100V 18 1100×560×510
ブラザー工業 S500X1 2 500×400×300 –

旋盤

設備 メーカー 機種 数 ストローク（X.Y.Z） 仕様
NC旋盤 DMG森精機 NL1500 5 260×590×100 第2主軸ミーリング機能付
NLX1500 1 260×590×100 第2主軸ミーリング機能付
5軸複合加工機 DMG森精機 NTX1000Ge2/S 1 450×±105×800 同時5軸対応

研削盤

設備 メーカー 機種 数 ストローク（X.Y.Z） 仕様
ロータリー研磨機 アマダマシナリー SSR5 5 φ550×125 横軸
SS501N 1
SS501 1
SSR-5 UP 3 メタル主軸・ラム摺動面仕様
SSR-6 1 φ638×143
SSR-6 UP 7 φ550×143
平面研磨機 アマダマシナリー TECHSTERD 2 600×400×250 –
TECHSTER-52 1 φ55x180x250 センタレス機能付
TECHSTER-64 2 780x450x250
岡本工作機械製作所 PSG-64EXB 1 600×400×260 –
ロータリー研磨機 三栄エンヂニアリンング GSR-700 4 φ700×150 立軸
円筒研磨機 ジェイテクト GL4P 1 φ300×500 –
GE3Pi 1 φ60×250 –
ツガミ GU25 1 φ80×250 –

切断機

設備 メーカー 機種 数 ストローク（X.Y.Z）
スライシング 東京精機 TSN6030 4 600×300×200

放電加工機

設備 メーカー 機種 数 ストローク（X.Y.Z）
ワイヤー放電加工機 三菱電機 FA20VSM 1 500×350×300
MV2400R 4 600×400×425
600×400×300
放電細穴加工機 エレニックス CT300FX 1 300×200×300
CT500FX 1 550×380×400
GT500FX 1 550×380×450

その他加工機

その他加工機 メーカー 機種 数 仕様
レーザーマーカー キーエンス MD-X1000 2 125×125×42
自動工具研削盤 サイバーRC GRISTAR MULTI EVOLUTION 2 4軸対応
GRISTAR MULTI 5Axis 2 5軸対応

測定機

設備 メーカー 機種 数 ストローク（X.Y.Z）・仕様
三次元測定機 ミツトヨ Crysta-Apex 776 3 700×700×600
STRATO-Apex 9106 2 900×1000×600
CNC画像測定機 ミツトヨ Quick Vision stream 4 400×400×250
画像寸法測定機 キーエンス IM-6225 2 100×200×40
IM-7020 1 90×90×30
IM-8030 2 190 x 90 x 30
LM-X100L 1 300x150x75
3D形状測定機 キーエンス VR-6200 1 278 x 134 x 69
レーザーマイクロスコープ キーエンス VK-X200 1 100～16,000（倍率）
デジタルマイクロスコープ キーエンス VHX-1000 1 100～1,000（倍率）
高さ・平面度測定機 キーエンス HM-1200 2 100×100×75
測定顕微鏡 ミツトヨ MF-UD1010D 1 300×170×220
工具顕微鏡 ミツトヨ – 1 100×100×100
光学実体顕微鏡 ヴィジョンエンジニアリング Lynx EVO 1 6倍～60倍(最大240倍)
表面粗さ測定機 ミツトヨ SJ-301 2 平面測定サーフテスタ
SJ-412 1 平面測定サーフテスタ
リークディテクター ファイファーバキューム ASM340 1 Heリークテスト

洗浄装置

洗浄装置 メーカー 機種 数 備考
クリーンルーム – – 2 JISB9920 CL規格適合 Class7
5槽式超音波洗浄機 オーサカステンレス ROPWC-4060 2 Class7 CR内
超音波洗浄機 本多電子 WS-1200-28 6 500×600×200
温風乾燥機 ヤマト科学 – 2 –
真空定温乾燥機 ヤマト科学 DP43 2 Class7 CR内
脱気梱包シーラー 富士インパルス V-301 2 金属製品は脱気梱包出荷
1槽式超音波洗浄乾燥機 キョウデンプレシジョン PCS-3420 1 洗浄・乾燥一括処理

ご依頼の流れ

  1. FLOW.01
    お問い合わせ・ご相談
    加工内容や現在の課題点などの情報を可能な範囲で開示ください。素材選定に関するご相談も承ります。
  2. FLOW.02
    ご提案
    ご提供いただいた情報に基づき、最適な加工方法や納期のご提案とお見積をご用意します。
  3. FLOW.03
    プログラム・材料調達
    蓄積した加工データも用いながら、技術者が工具の選定や加工条件の設定を行います。あわせて材料の調達も行います。
  4. FLOW.04
    製品加工
    試作品評価を経て加工条件を決定し、製品化を行います。小ロットから中ロット規模の生産まで対応します。
  5. FLOW.05
    検査
    各種計測器を使った厳密な検査を実施。外観、寸法、表面状態など、あらゆる観点から品質を確認します。
  6. FLOW.06
    納品
    品質検査に合格した製品をご指定場所へ納品します。

よくあるご質問

どのような加工が得意ですか？
トップ精工では、難削材の超精密加工と熱拡散接合の2つをコア技術としており、特にセラミックスおよび高融点金属、石英ガラスを用いた特注部品製作に多くの実績を持っています。
どのような製品を製造していますか？
当社はセラミックスおよび一部の金属の加工会社です。機械や材料そのものの製造は行っておりません。
加工対応可能な素材を教えてください。
トップ精工では、難削材・硬脆材に特化した特注品の加工を承っています。以下は当社が常時在庫を保有している素材です。在庫がない素材についても国内・海外メーカーから調達ができますので、ご相談ください。 【在庫保有素材】アルミナ（Al2O3）、窒化アルミニウム（AlN）、ジルコニア（ZrO2）、炭化ケイ素（SiC）、各種マシナブルセラミックス、石英ガラス・耐熱ガラス、シリコン（Si）、サファイア（Al2O3）、複合素材（MMC・CMC）、モリブデン（Mo）、タングステン（W）、タンタル（Ta）、チタン(Ti)、ニッケル(Ni)、ニオブ(Nb)
アクリルやプラスチックの加工は行っていますか？
アクリルやプラスチックの加工は行っておりません。当社は上記に記載したセラミックスや金属などの難削材の加工を専門としています。
支給素材の加工依頼はできますか？
当社で対応可能な素材については、ご支給素材での加工を承ります。素材の現物を確認のうえ、対応の可否を回答させていただきます。
用途にふさわしい素材が決まっていません。提案していただけますか？
ご要望を伺った上で、最適な素材から加工方法まで一貫してご提案します。
どんなワークサイズ・形状に対応できますか？
素材径で最大Φ700mmの実績があります。長尺品の特殊加工品などについてもご相談ください。形状については、当社が培った超精密切削加工技術および熱拡散接合技術を駆使し、難易度の高い複雑形状の製品も高精度で仕上げることが可能です。
最小ロットを教えてください。
1個から数千個単位の量産まで柔軟に対応しますので、まずはお気軽にご相談ください。
御社の注文フローを教えてください。
図面受領後、短期間（当日～1週間）で見積書を送付いたします。
納期はどの程度ですか？
素材、加工内容、数量等によって異なりますが、当社が保有している素材を用いた加工であれば、最短4週間で納品が可能です。
現在使用中の機械部品の現物を提供して、コピーパーツ製作をお願いすることはできますか？
申し訳ありませんが、当社では、機械ユーザー様からのコピーパーツ・セカンド品製作のご依頼は承っておりません。
本社所在地はどこですか？
当社は日本の滋賀県に所在しています。
工場見学はできますか？
当社への新規発注をご検討いただいているお客様に対し、本社工場、西上坂工場をご案内しています。ただし、機密保持の観点から一部のエリアはお立ち入りをご遠慮いただいておりますので、ご了承ください。
日本から海外へ納品してもらうことはできますか？
海外企業、日本企業の海外拠点への納品実績も豊富にあります。英語対応も可能ですので、ご相談ください。

加工材質ガイド

トップ精工では多種多様なセラミックス、高融点金属、石英ガラスの在庫を保有しており、素材選定からサポートが可能です。
各素材の特性、よくいただく素材選定のご相談内容、当社でお手伝いした素材変更事例をご紹介します。

加工材質ガイドへ
