加工技術紹介

多数穴加工

機械加工の分野では穴加工は加工の基本

多くのパーツには穴加工が必要であり、かつ機械加工の分野では穴加工は加工の基本です。

多数穴を有した製品の場合、1ヶ所の穴の不具合で製品が不良となってしまいますので、安定した加工が絶対条件です。
弊社では加工負荷を、工具への荷重を計測することにより数値化して、適正な工具の開発や加工条件の確立に努めています。

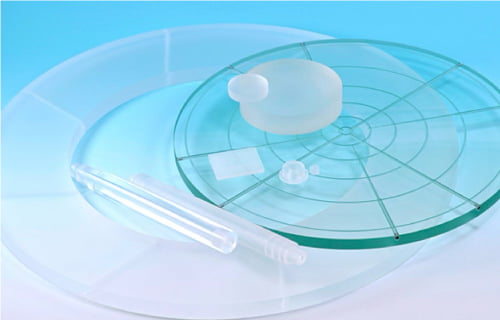

加工素材 セラミックス、石英ガラス、耐熱ガラス、シリコン、マシナブルセラミックス、モリブデン、タングステン、タンタル他 金属
穴種類 穴径:微細、小径、中径、大径
穴深さ:0.03~MAX400㎜
穴形状:一般、テーパ穴、角穴、ネジ穴
精度:±0.003~0.1
穴数:1~5,000
加工機 マシニングセンタ:3軸マシニングセンタ(センタースルー仕様)
        :高速回転リニア駆動マシニングセンタ
        :5軸マシニングセンタ(センタースルー仕様)
複合旋盤
放電細穴加工機
ワイヤー放電加工機
加工工具材質 超硬、ダイヤモンド砥石、単石ダイヤ、コンパックス、ダイヤモンドコーディング

素材ごとの加工可能な目安

マシナブルセラミックス

穴径(mm) 最大穴深さ(mm) 穴精度(mm) 最多穴数
0.015~0.1 穴径×10倍 ±0.005~±0.01 100~5,000
0.1~0.2 穴径×10倍 ±0.005~±0.02 5,000
0.2~1.0 穴径×20倍 ±0.005~±0.02 5,000
1.0~ 穴径×30倍 ±0.005~±0.05 5,000

アルミナ等他の材料で加工が困難な場合でも、マシナブルセラミックスは加工性が良好ですので、製造可能な場合があります。お客様のご使用条件によっては十分使用可能です。

マシナブルセラミックスは、複数のメーカーにより多種の素材が製造され、その特性も千差万別です。 実際にご変更されて成功した事例が多くあります。

石英ガラス、耐熱ガラス、シリコン

穴径(mm) 最大穴深さ(mm) 穴精度(mm) 最多穴数
0.03~0.1 穴径×10倍 ±0.005~±0.01 10~200
0.1~0.2 穴径×10倍 ±0.005~±0.01 200~500
0.2~0.4 穴径×20倍 ±0.005~±0.05 500~2,000
0.4~1.5 穴径×30倍 ±0.01~±0.05 2000~5,000
1.5~ 穴径×30倍 ±0.01~±0.05 5,000

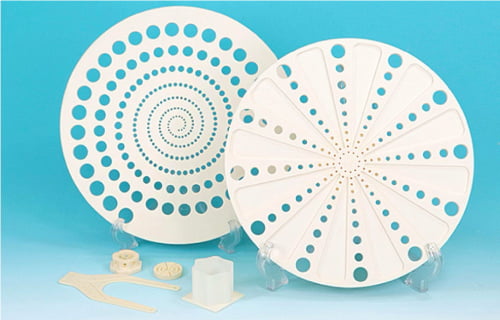

アルミナ、窒化アルミニウム

穴径(mm) 最大穴深さ(mm) 穴精度(mm) 最多穴数
0.05~0.1 穴径×10倍 ±0.005~±0.01 50
0.1~0.2 穴径×10倍 ±0.005~±0.02 50~100
0.2~0.4 穴径×20倍 ±0.005~±0.05 100~500
0.4~1.5 穴径×30倍 ±0.005~±0.05 500~3,000
1.5~ 穴径×30倍 ±0.005~±0.1 500~3,000

炭化ケイ素、ジルコニア、窒化ケイ素

穴径(mm) 最大穴深さ(mm) 穴精度(mm) 最多穴数
0.1~0.3 穴径×10倍 ±0.01~±0.05 20
0.3~0.5 穴径×10倍 ±0.01~±0.05 50
0.5~1.5 穴径×20倍 ±0.01~±0.05 50~100
1.5~ 穴径×20倍 ±0.01~±0.05 200

モリブデン、タンタル

穴径(mm) 最大穴深さ(mm) 穴精度(mm) 最多穴数
0.03~0.05 穴径×10倍 ±0.005~±0.01 100
0.05~0.2 穴径×10倍 ±0.005~±0.01 100~500
0.2~2.0 穴径×20倍 ±0.01~±0.05 500~3,000
2.0~ 穴径×30倍 ±0.01~±0.05 3,000

タングステン

穴径(mm) 最大穴深さ(mm) 穴精度(mm) 最多穴数
0.1~0.3 穴径×10倍 ±0.01~±0.05 20~300
0.3~2.0 穴径×20倍 ±0.01~±0.05 20~300
2.0~ 穴径×30倍 ±0.01~±0.05 3,00

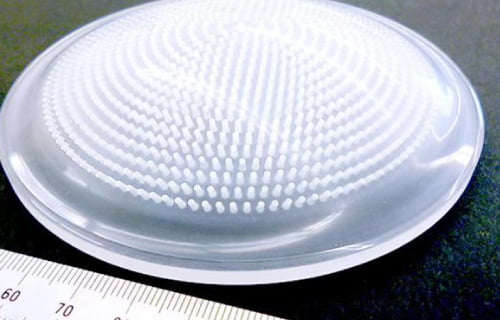

加工事例

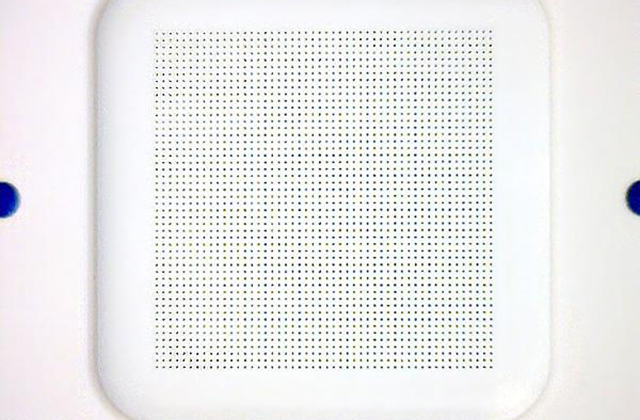

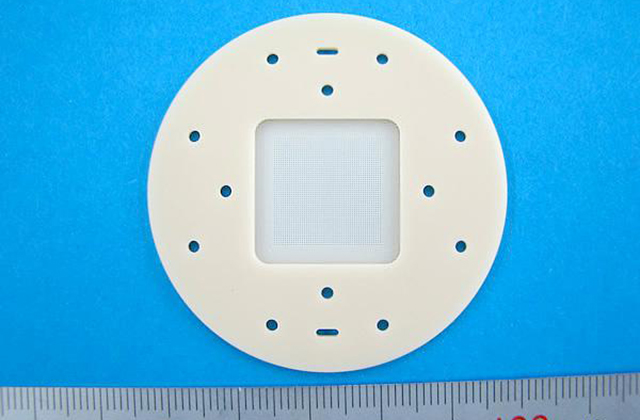

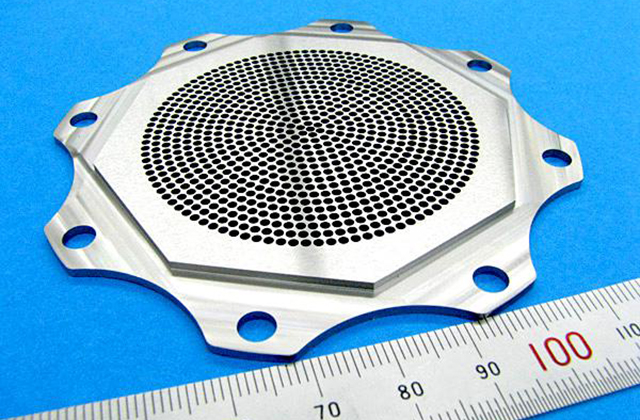

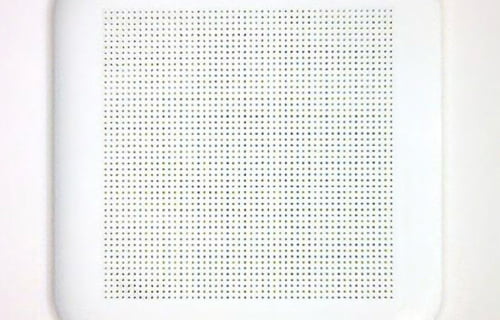

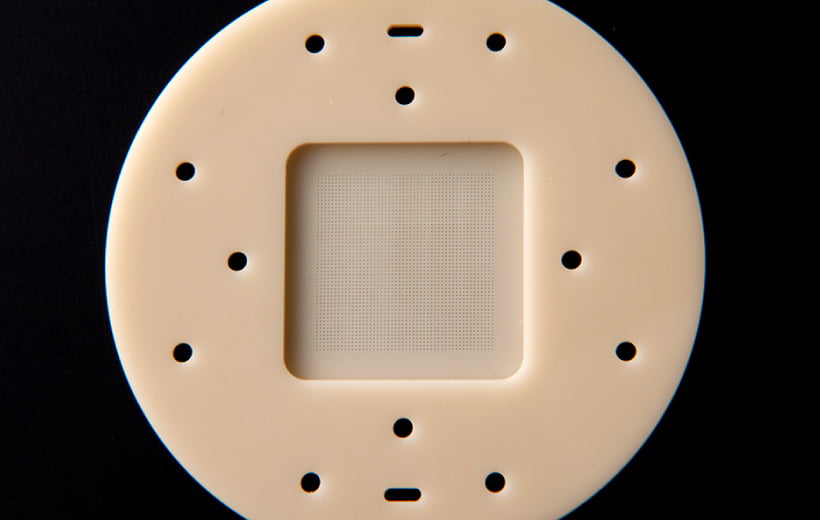

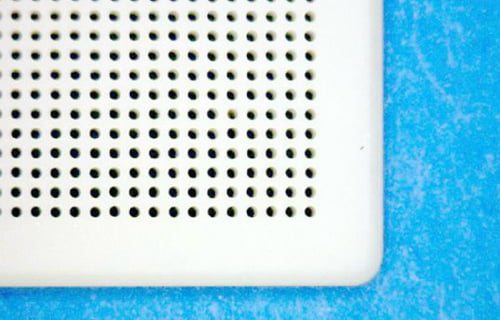

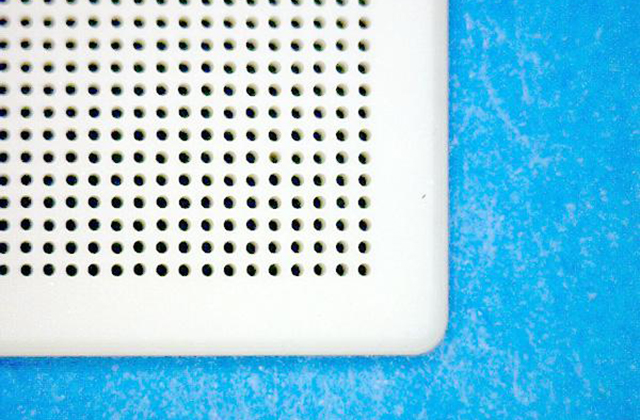

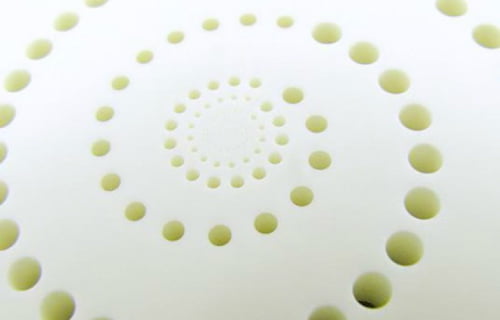

シャワープレート

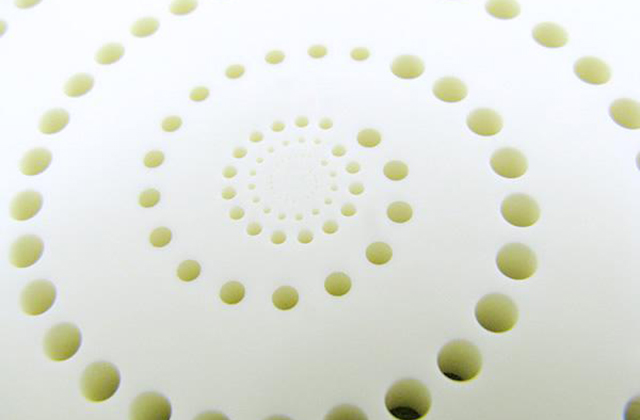

事例はマシナブルセラミックに0.1 1,000穴

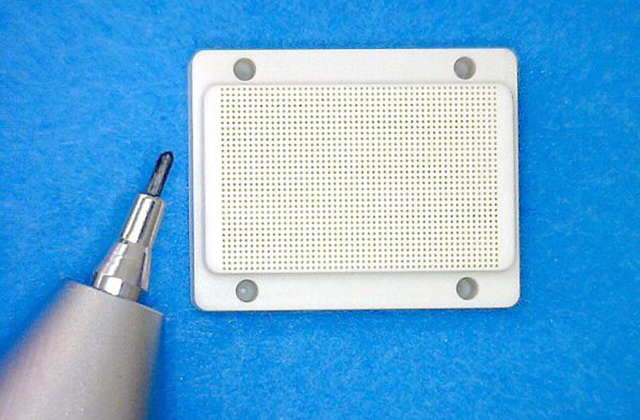

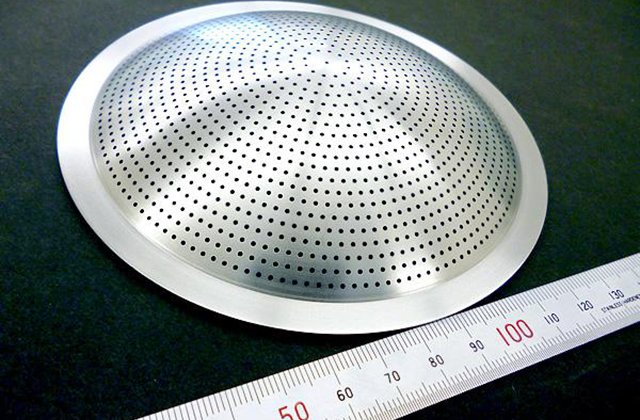

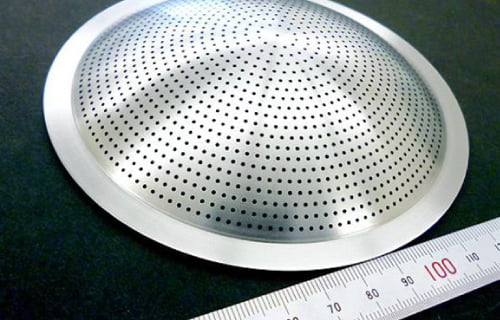

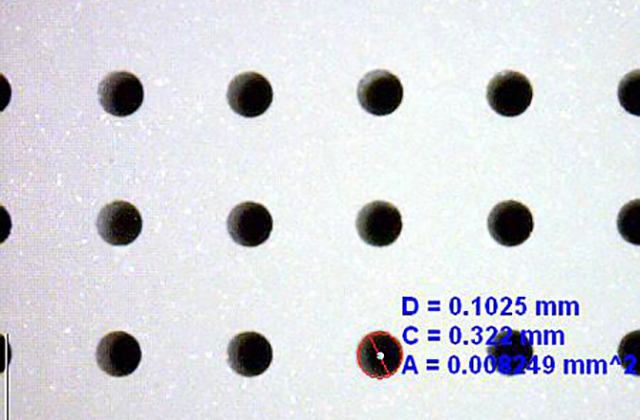

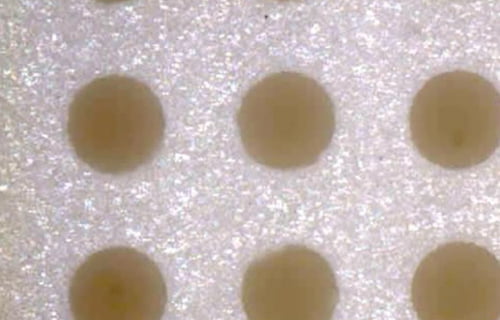

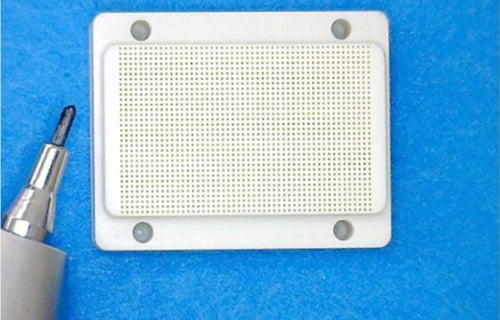

ガスノズル

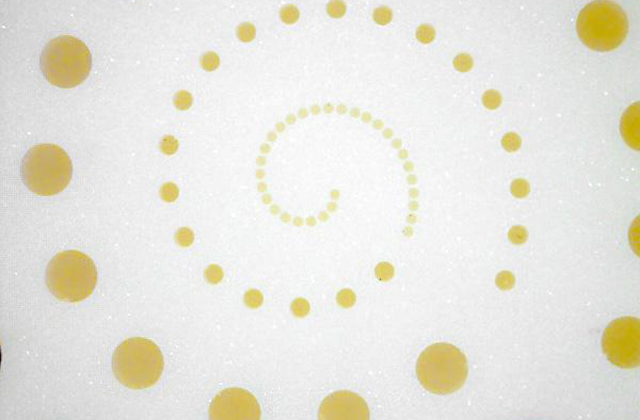

事例はM-SOFT材にφ0.1 1650 穴

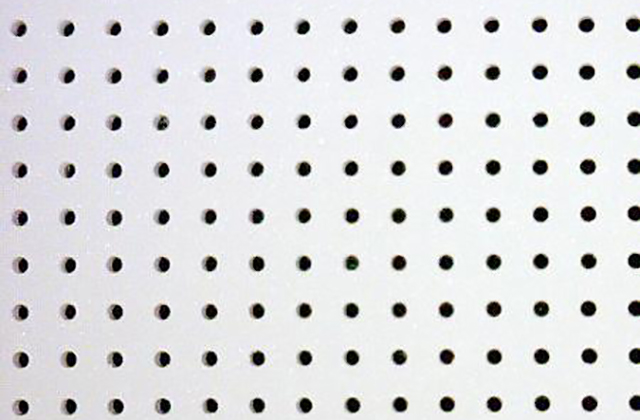

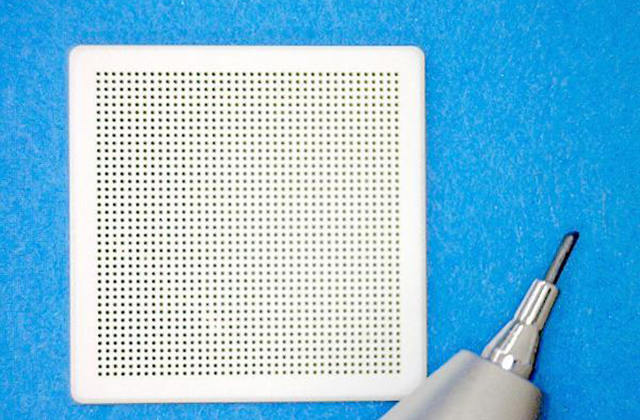

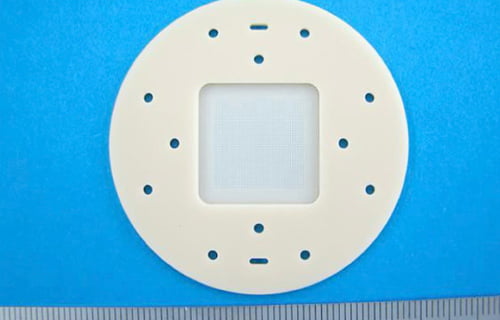

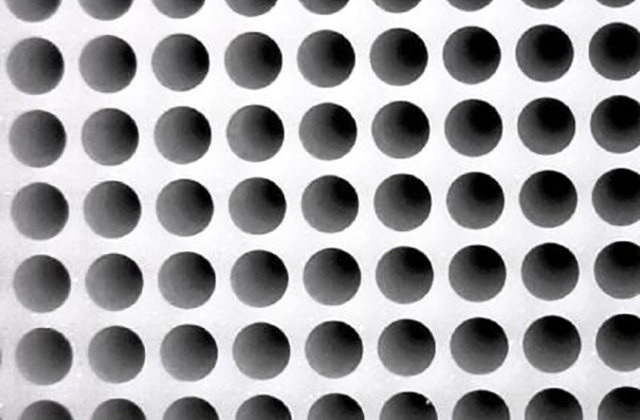

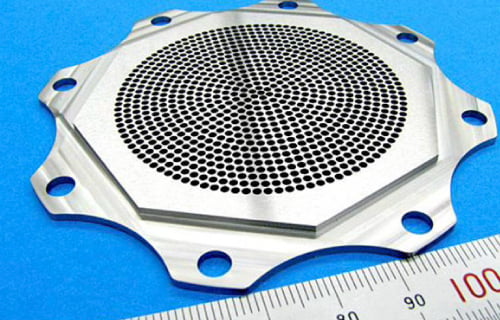

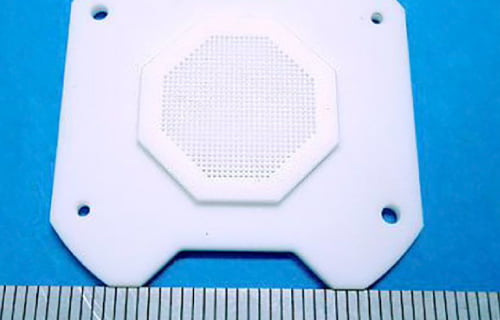

フィルター

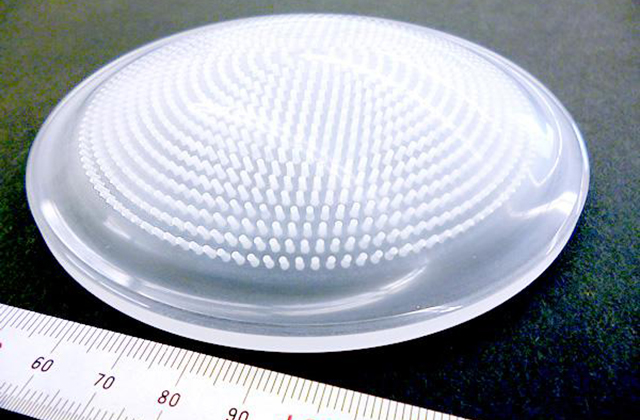

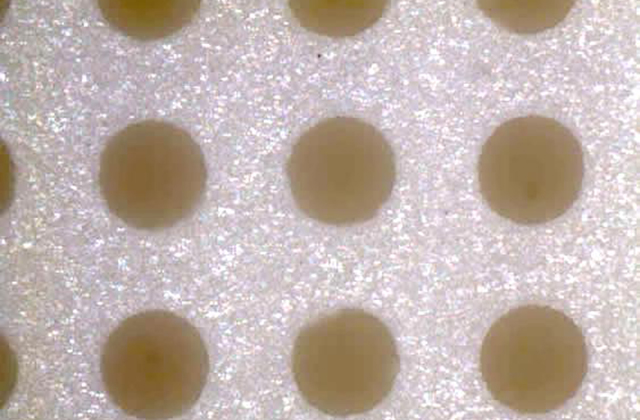

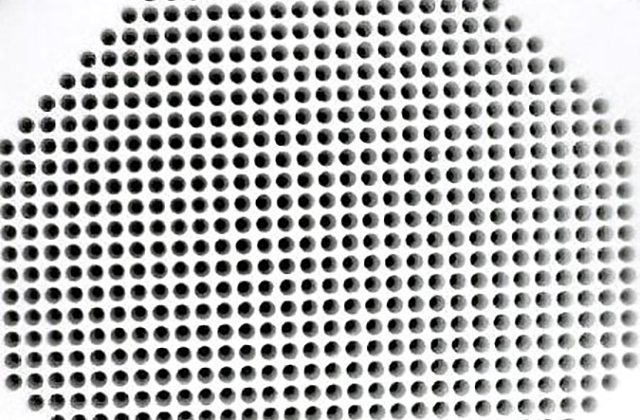

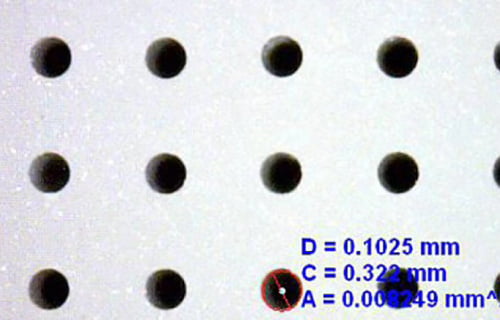

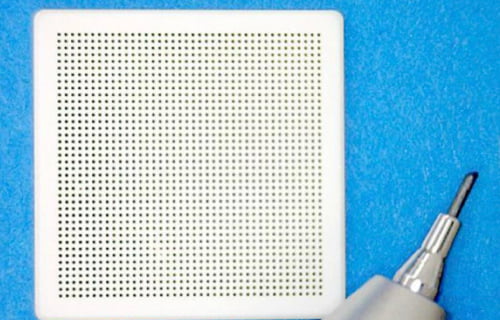

事例はマシナブルセラミック材にφ0.05 6000 穴

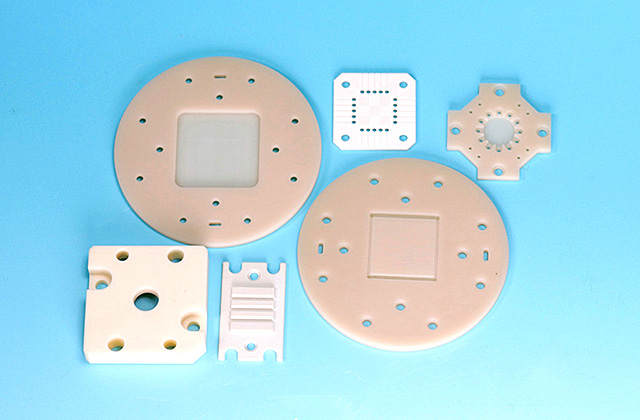

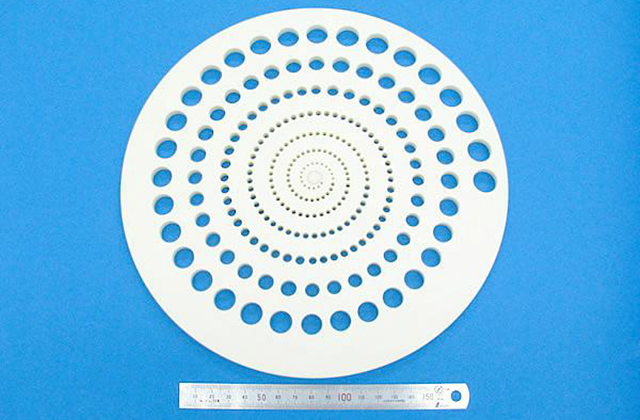

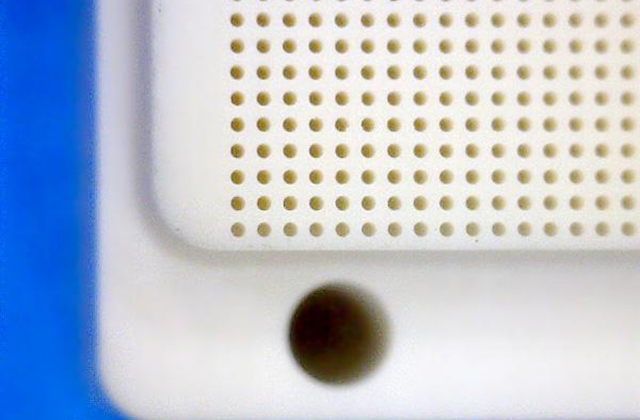

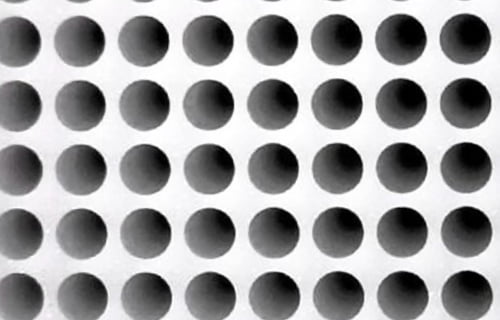

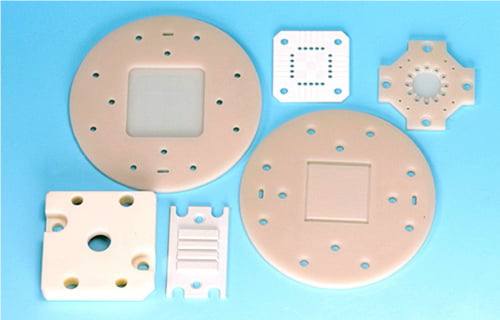

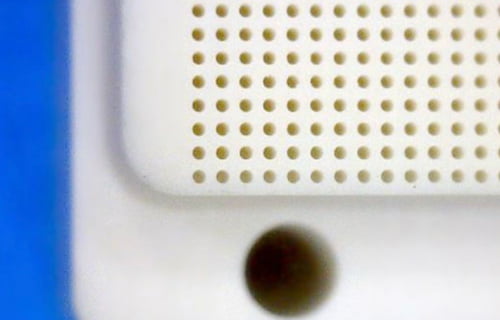

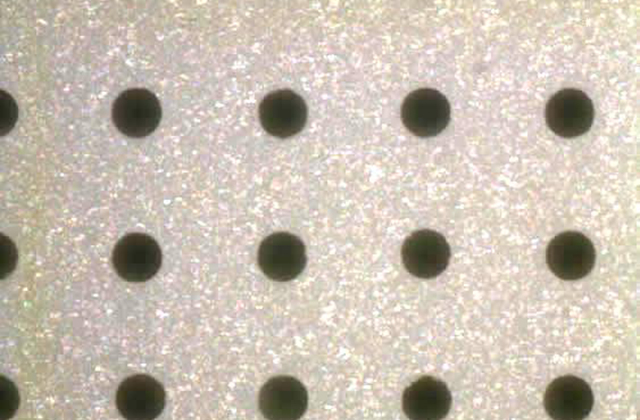

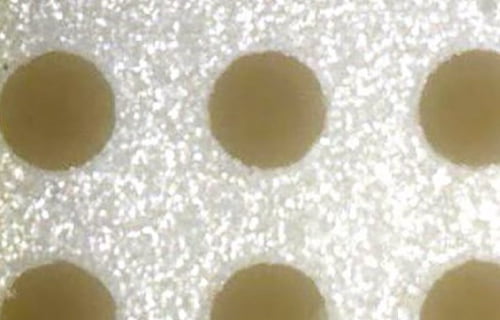

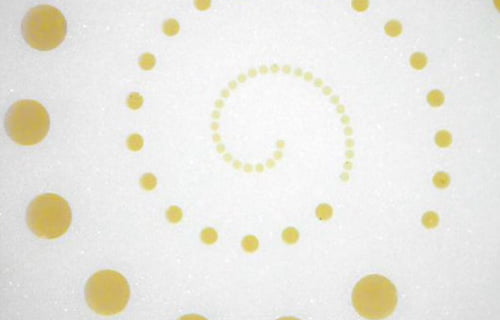

穴加工サンプル

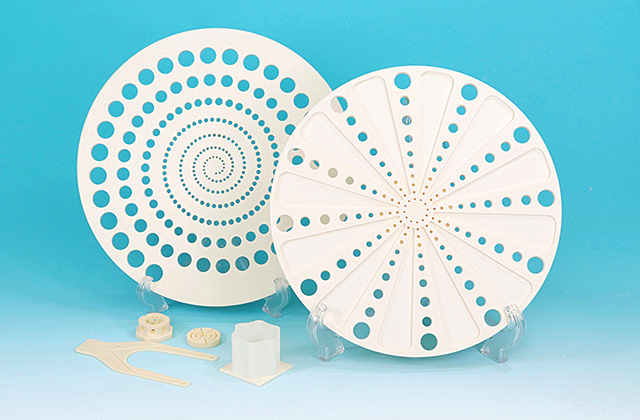

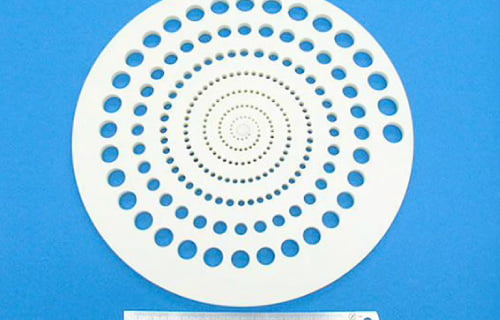

事例はアルミナ材にφ0.1~φ16.0

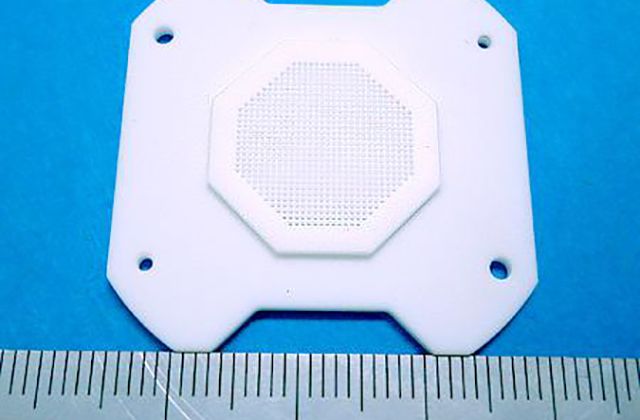

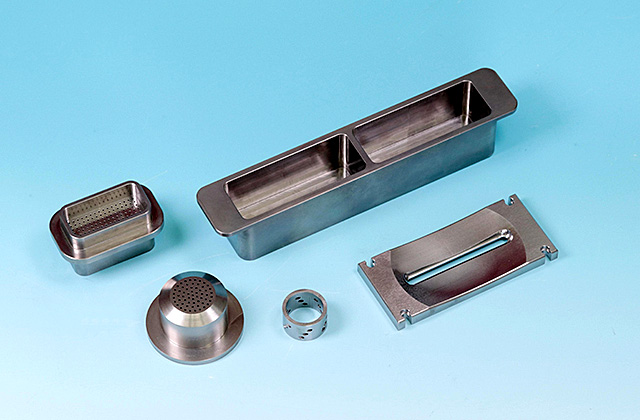

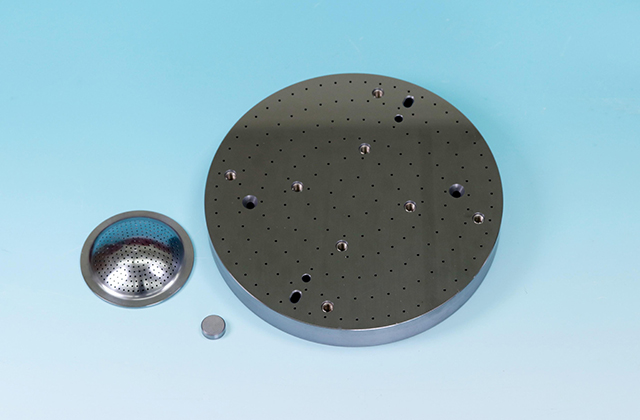

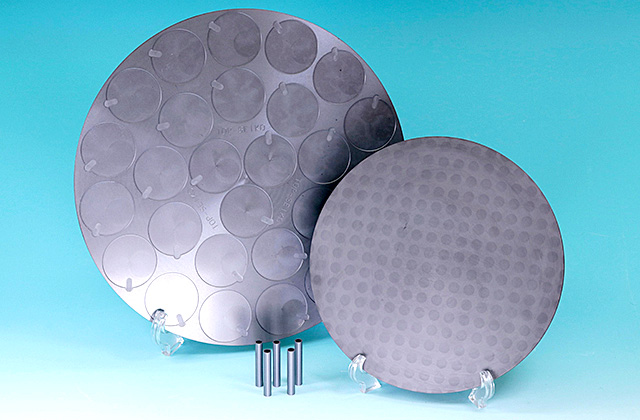

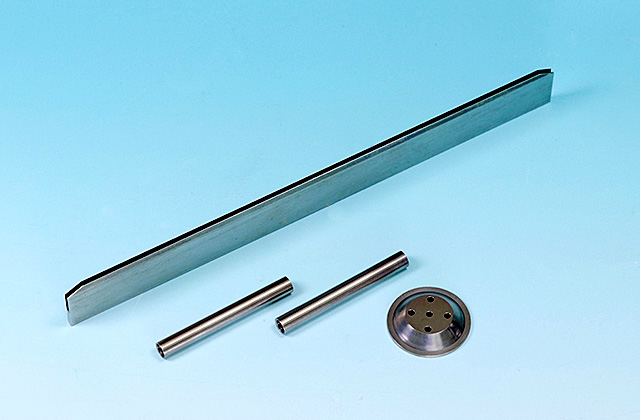

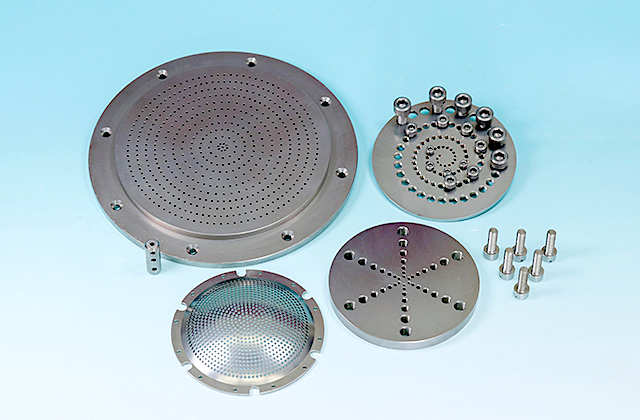

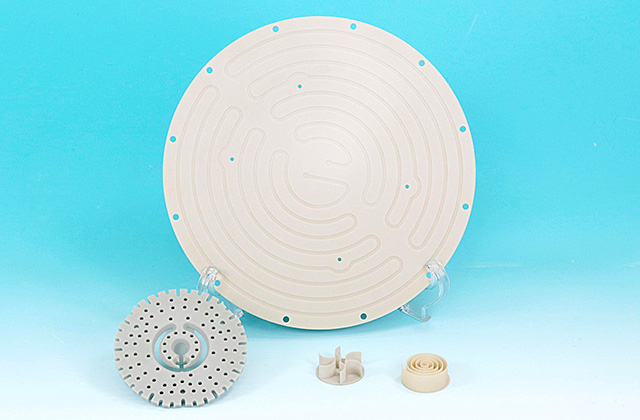

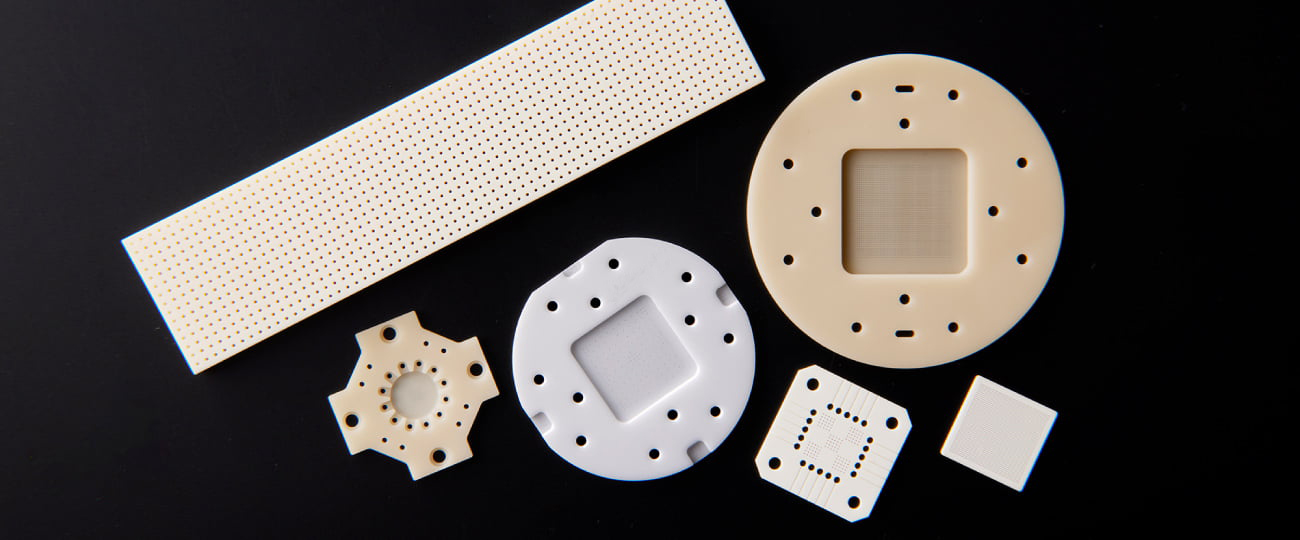

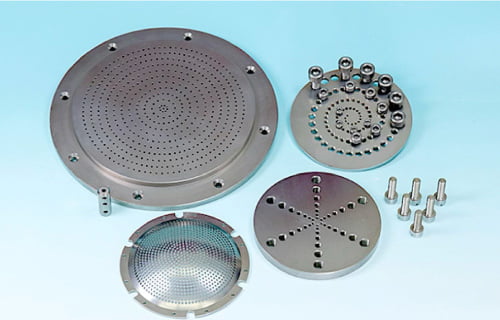

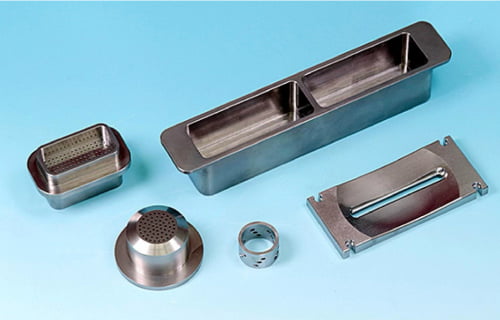

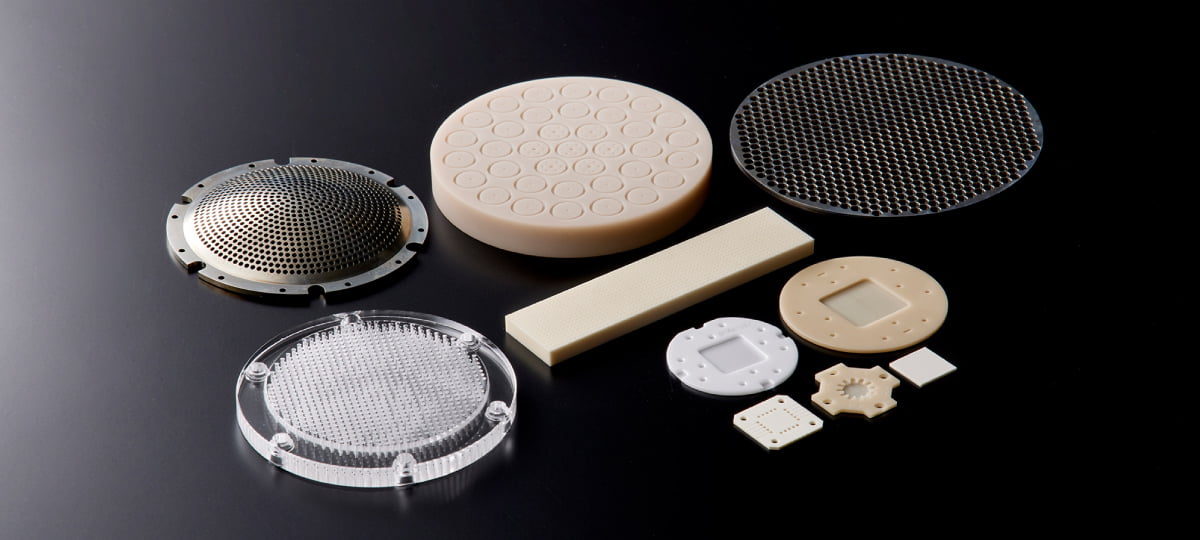

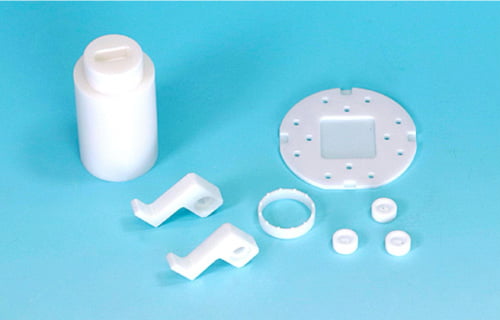

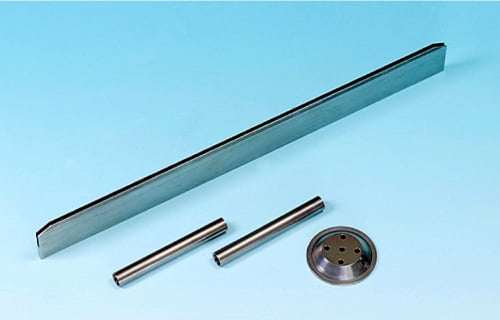

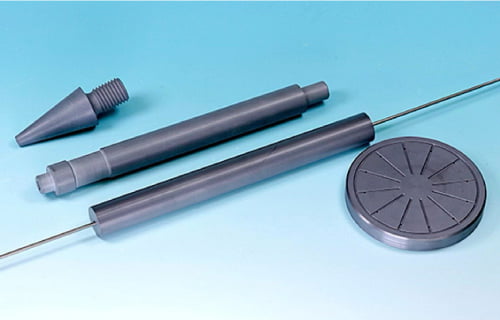

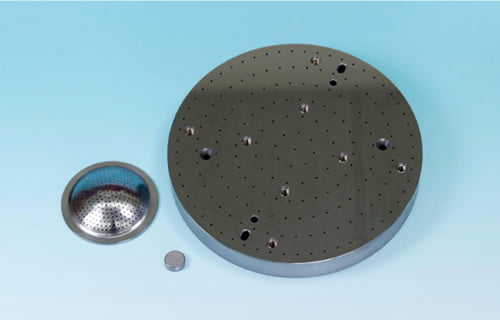

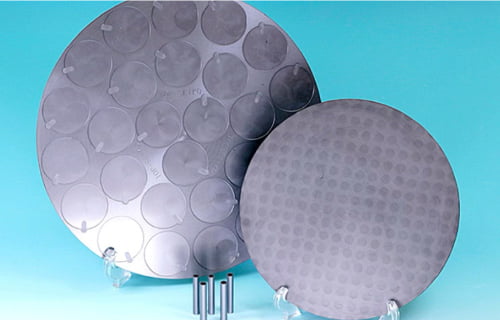

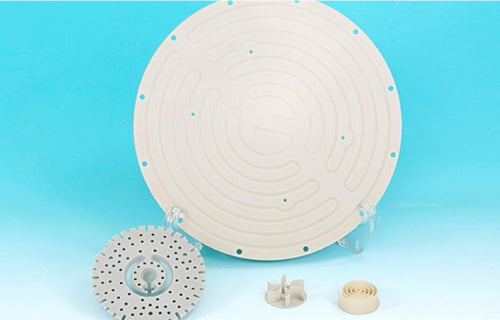

製品事例

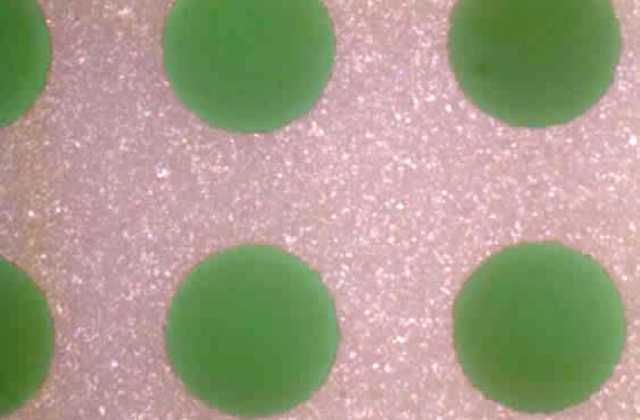

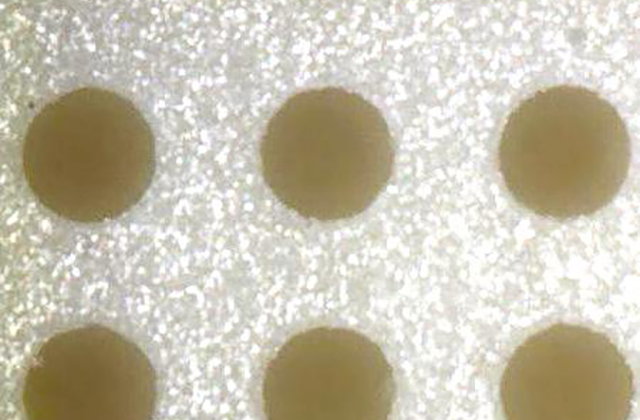

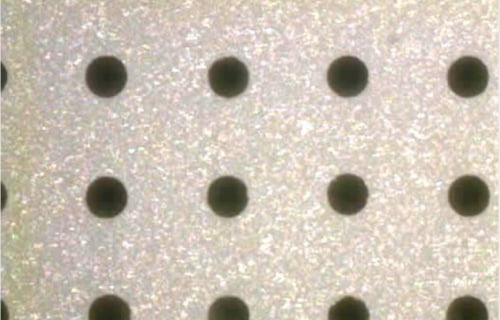

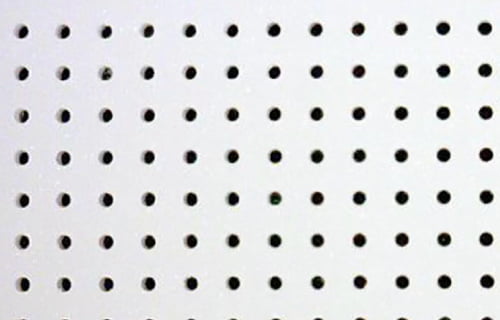

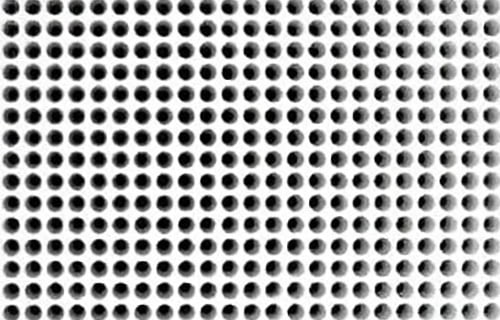

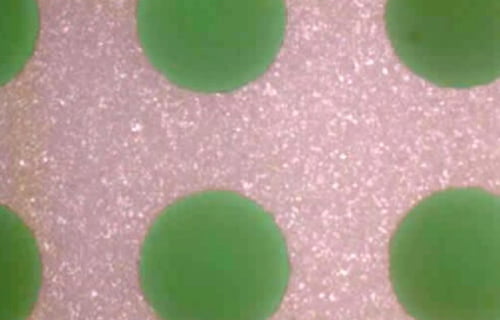

極小径穴加工 穴径100μm 穴数6000個

極小径穴加工 穴径100μm 穴数6000個
