加工技術紹介

深穴加工

いかに真っすぐに(真直度)穴をあけるか

深穴加工には、基礎的な加工技術に加えて「いかに真っすぐに(真直度)穴をあけるか」と
「いかに削られた切粉を穴の外に排出するか」の工夫が必要です。
弊社では上記の課題を解決するため、自社で工具の設計をしてメーカーに特注し、あるいは社内で製作しています。

弊社は深穴加工専用のガンドリルマシン等を有していませんので、一般的な素材に単純な深穴加工を施すことは得意としておりません。
お客様が弊社をご利用頂いて価値があるケースは、難削材で一般的には深穴加工が困難な場合や深穴加工以外にも加工が必要な個所があり、深穴加工も同一工程で加工してしまうといったケースです。

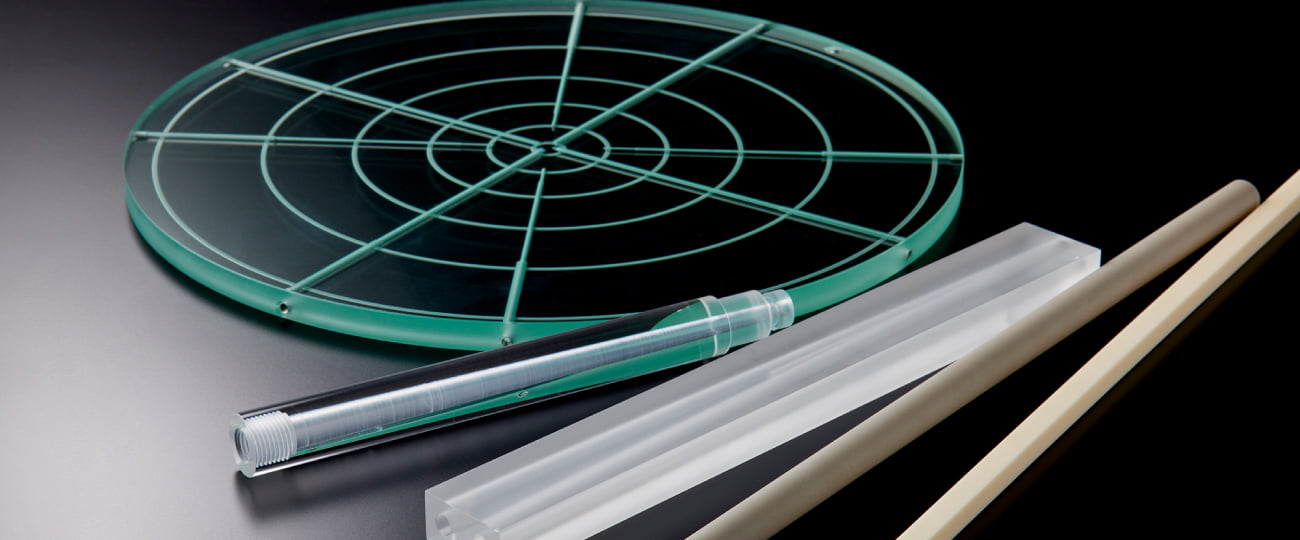

加工素材 セラミックス、石英ガラス、耐熱ガラス、シリコン、マシナブルセラミックス、モリブデン、タングステン、タンタルなど
加工機械 マシニングセンタ…3軸マシニングセンタ(センタースルー仕様)
        …5軸マシニングセンタ(センタースルー仕様)
N/C旋盤
放電細穴加工機
加工工具 超硬、ダイヤモンド砥石

素材ごとの加工可能な目安

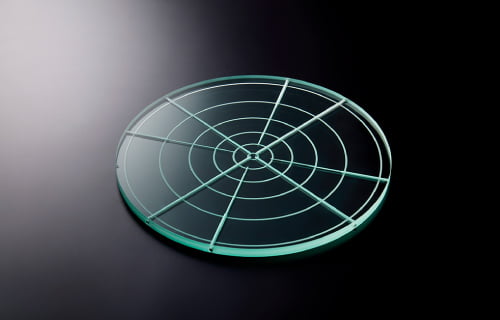

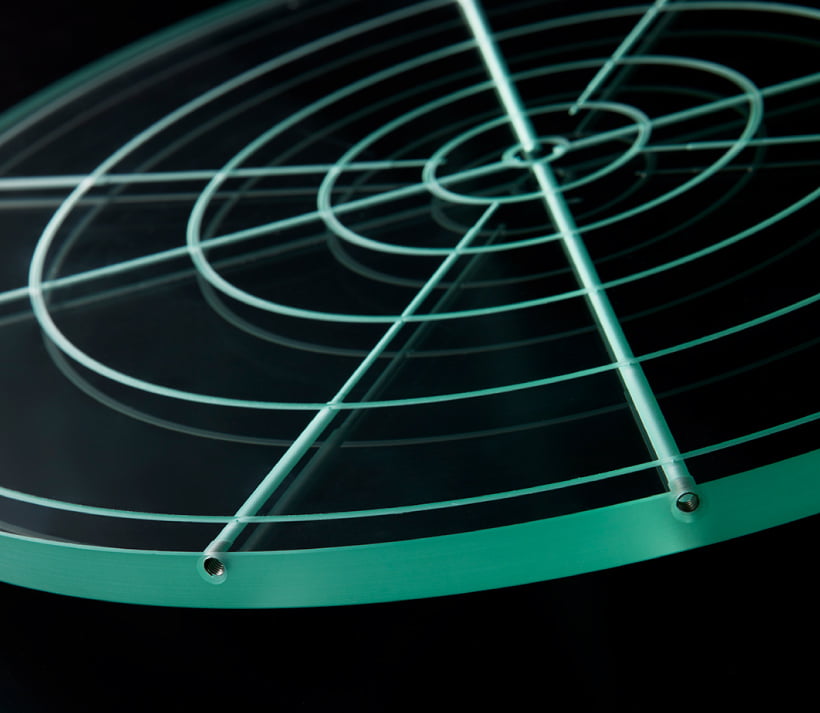

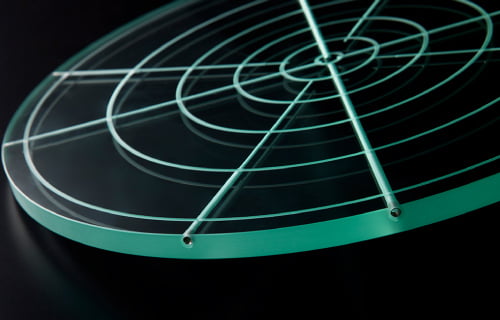

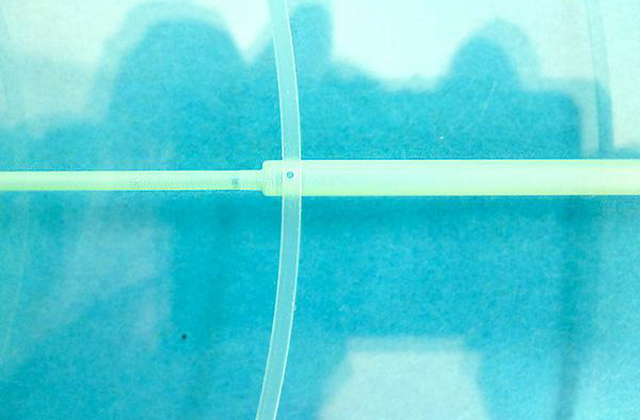

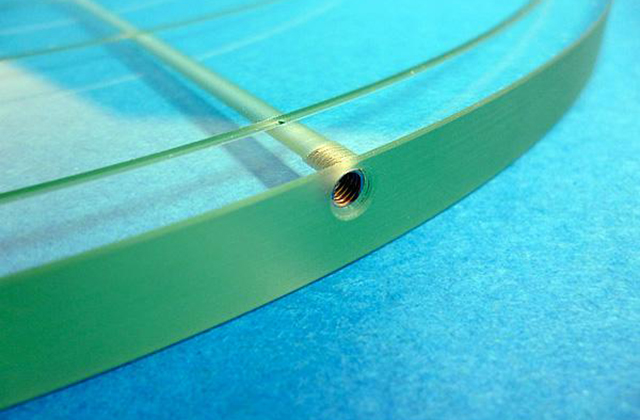

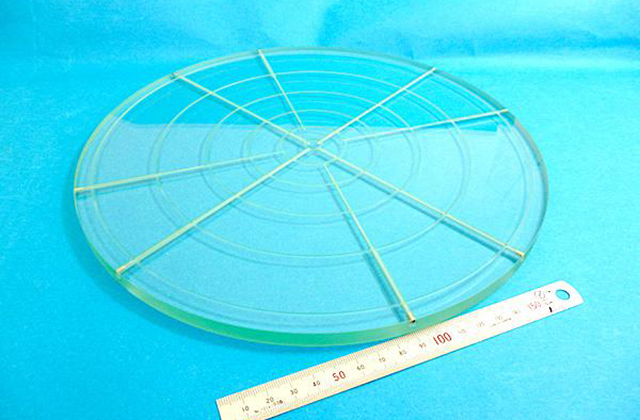

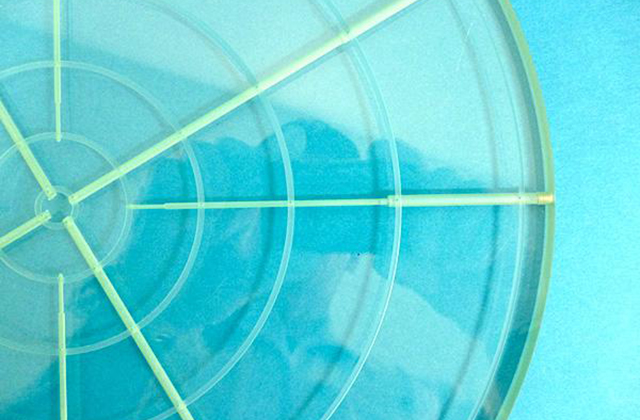

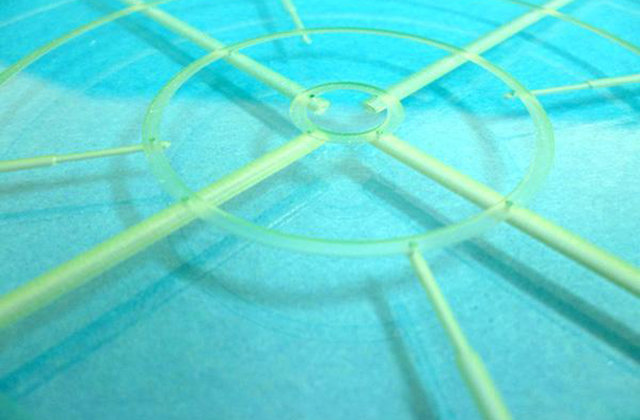

アルミナ、窒化アルミニウム、石英ガラス、耐熱ガラス、シリコン、マシナブルセラミックス

穴径(mm) 最大穴深さ(mm) 穴精度(mm) 真直度(mm)
0.3~1.0 15~50 ±0.02~±0.05 0.1
1.0~1.5 50~100 ±0.03~±0.05 0.2
1.5~ 300 ±0.03~±0.1 0.3

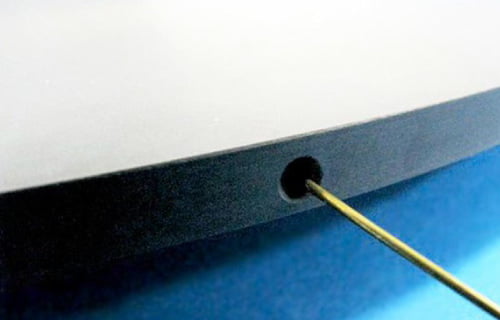

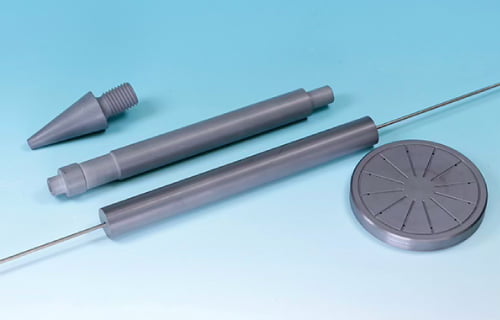

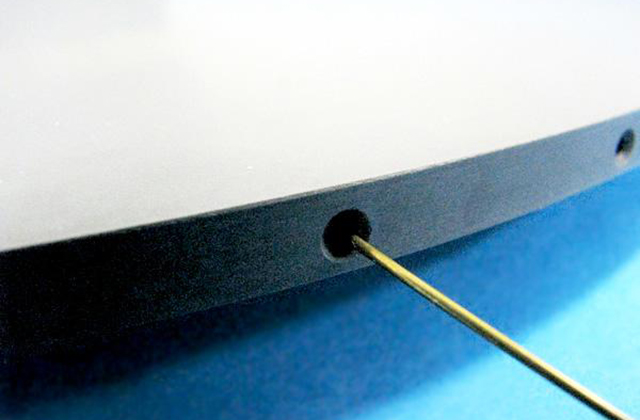

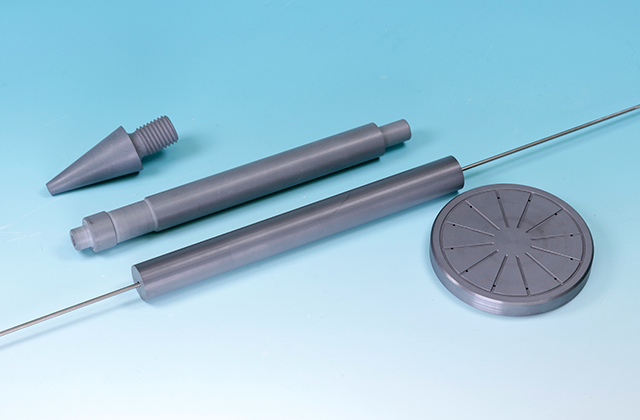

炭化ケイ素、ジルコニア、窒化ケイ素

穴径(mm) 最大穴深さ(mm) 穴精度(mm) 真直度(mm)
0.5~1.5 15~100 ±0.05 0.2
1.5~ 150~300 ±0.05~±0.1 0.3

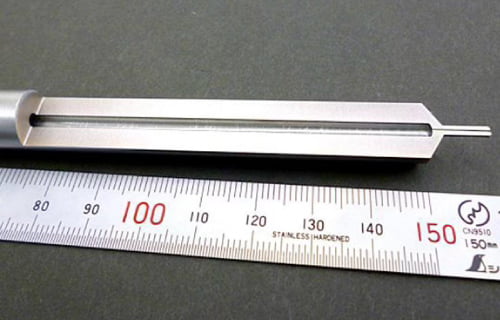

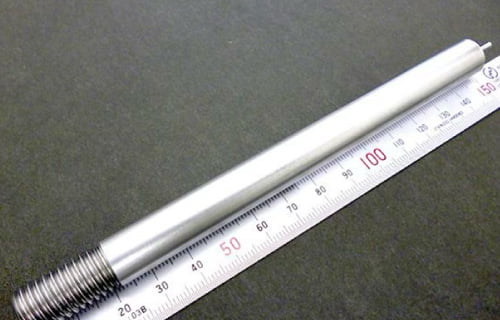

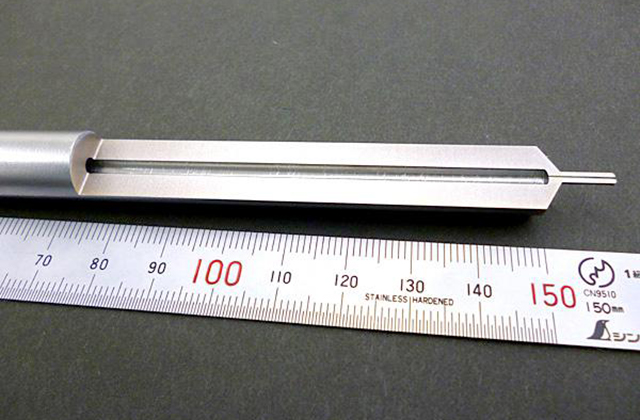

モリブデン、タングステン、タンタル

穴径(mm) 最大穴深さ(mm) 穴精度(mm) 真直度(mm)
0.5~1.5 15~100 ±0.02~±0.05 0.2
1.5~ 300 ±0.02~±0.05 0.3
