Si-SiC素材拡散接合工

製品名	Si-SiC素材拡散接合
使用素材	Si-SiC
加工内容	Si-SiC素材拡散接合による溝形状、深穴形状形成

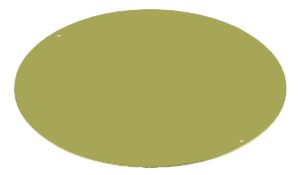

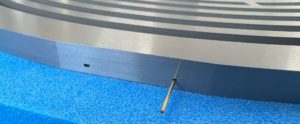

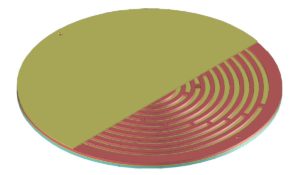

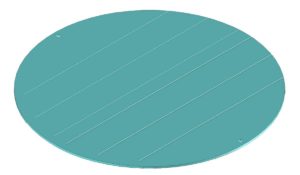

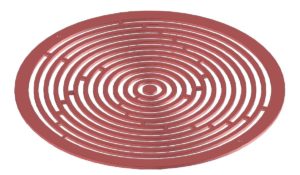

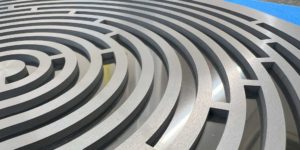

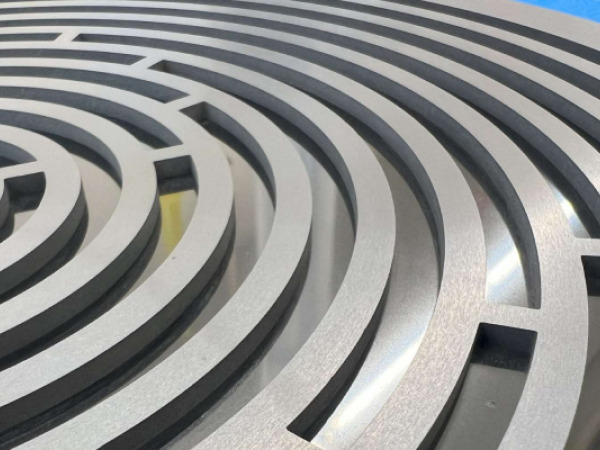

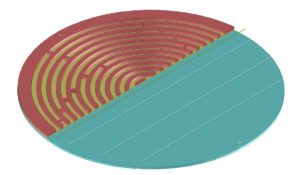

備考	開発している拡散接合は、「異なる形状の部材を中間材を使用せずに接合する」ことができます。母材特性を維持しつつ、機械加工では困難な形状を作り出せることが魅力です。この技術により従来部品と同じサイズだけれど　①深穴形状　②内部流路　③流路の追加や分割などにより、ユニークな特性を1つの構造体にまとめることが可能になります。様々な用途で求められる、複雑で多機能な形状の達成に貢献します。 ■接合前形状イメージ＊外形サイズ：φ300 ①溝部材側面穴となる溝を加工(最も深いところで290mmを想定) ②フタ部材左記溝の蓋、右記ｽﾘｯﾄの底面に位置する ③スリット部材接合後に溝となるスリットを加工 ■接合後形状イメージ＊深穴が見えるように一部断面図あり（300mm丸棒挿入図） ■実サンプルの外観画像・溝接合後、追加工も可能です・側面穴　＊φ0.65ｘ⾧さ300mmの棒を挿入してます（上図イメージと同じ⾧さ）＊⾧穴の形成も可能 ■ご提案イメージ図さらにフタ材を接合することで自由な流路形成が可能
